如何用水准仪测沉降以及步骤有哪些?

发布时间:2020-10-14 09:38:18 浏览次数:96

事实上,用水准仪测量沉降也是非常有用的,地面沉降观测通常采用重复水准测量方法,它在测量前需要观设置测点,在一个区域内应至少埋设三个基准点,观测点由不同日期观测结果求得的高程差,为该观测点在此期间的沉降量。那么,如何用水准仪测量沉降,步骤是什么?以下是详细的介绍:

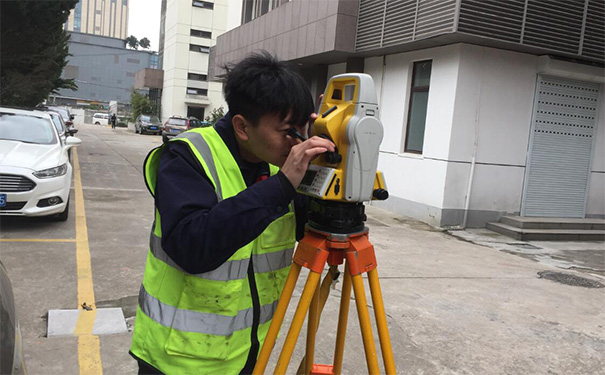

如何用水准仪测沉降

1、地面沉降观测:通常采用重复水准测量方法。

2、观测前要在测区内埋设观测点,并在沉降范围外的稳定地区或沉降区域内适当的埋设基准点。

3、为了通过联测验证其稳定性,在一个区域内应至少埋设三个基准点,从基准点出发布设一至二个等级的高程控制网。

4、首级网用精密水准仪进行观测,次级网用低一级的水准测量,均按一定周期进行观测,并用严密平差方法求得各观测点的高程。

5、某一观测点由不同日期观测结果求得的高程差,为该观测点在此期间的沉降量。

水准仪沉降观测步骤有哪些

1、仪器

仪器应使用高精度电子水准仪,避免人工读数误差;水准尺应使用受环境及温差变化影响小的高精度铟钢条码尺。在不具备铟钢条码尺的情况下,使用一般塔尺时应尽量使用第一段标尺。

2、观测时间

相邻的两次时间间隔称为一个观测周期,都必须按施测方案中规定的观测周期准时进行。

3、观测点的设置

沉降观测点要埋设在最能反映建(构)物沉降特征且便于观测的位置。相邻点之间间距以15-30 m为宜,均匀地分布在建筑物的周围(埋设的沉降观测点要符合各施工阶段的观测要求,特别要考虑到装修装饰阶段因墙或柱饰面施工而破坏或掩盖住观测点)。

4、沉降观测的五定

所谓“五定”,即通常所说的沉降观测依据的基准点、工作基点和被观测物上的沉降观测点,点位要稳定;所用仪器、设备要稳定;观测人员要稳定;观测时的环境条件基本上要一致;观测路线、镜位、程序和方法要固定。观测过程中,步步有校核

①前后视距≤30 m,前后视距差≤1.0m,

②沉降观测点相对于后视点的高差容差应≤1.0mm,

5、建立固定的观测路线

在控制点与沉降观测点之间建立固定的观测路线,并在架设仪器站点与转点处做好标记桩,保证各次观测均沿统一路线。

6、埋入墙体的观测点

材料应采用直径不小于12毫米的元钢,一般埋人深度不小于12厘米,钢筋外端要有90°弯钩弯上,并稍离墙体,以便于置尺测量。

7、框架结构的观测

框架结构的建筑物每二层观测一次,竣工后再观测一次。

8、水准点

水准点是对各观测点沉降的基准点,一定要选定相对固定的稳定的其他建筑物等适当部位,一般不少于2个。

9、现场观察方法

每次观察均需采用环形闭合方法,当场进行检查,同一观测点的两次观测之差不得大于1毫米。

10、绘制记录沉降图

完成沉降观测工作,要先绘制好沉降观测示意图并对每次沉降观测认真做好记录。

(1)沉降观测示意图应画出建筑物的底层平面示意图,注明观测点的位置和编号,注明水准基点的位置、编号和标高及水准点与建筑物的距离。并在图上注明观测点所用材料、埋入墙体深度、离开墙体的距离。

(2)沉降观测的记录应采用建设部制定的统一表格。观测的数据必须经过严格核对无误,方可记录,不得任意更改。当各观测点第一次观测时,标高相同时要如实填写,其沉降量为零。以后每次的沉降量为本次标高与前次标高之差,累计沉降量则为各观测点本次标高与第一次标高之差。

11、沉降观测点的设置

如建筑物四角,沉降缝两侧,荷载有变化的部位。

12、停工时和复工时进行观测

如中途停工时间较长,应在停工时和复工时进行观测。筑物封顶或竣工后,一般每月观测一次,如果沉降速度减缓,可改为2~3个月观测一次,直至沉降稳定为止。
