上海某大型厂房房屋沉降监测

发布时间:2020-08-27 17:54:47 浏览次数:1

工程概况

场地内建有生产车间、办公楼、研发中心等房屋各一幢,以及锅炉房、污水处理站、空气压缩站、餐厅、罐区、健身房等辅房,均在正常使用当中。本次检测对象为办公楼、研发中心大楼、餐厅,其中研发中心为地上4层钢筋混凝土框架结构房屋,南北向长45米,东西向长72米,建筑面积约13336平方米,层高22.1米;办公楼为地上6层(第六层为电梯机房)钢筋混凝土框架结构房屋,南北向长45米,东西向长72米,建筑面积约15000平方米,层高28.7米;餐厅为地上2层钢筋混凝土结构房屋,南北向长27米,东西向长34米,建筑面积约1500平方米。

监测目的、范围和内容

2.1 监测目的

该项目沉降监测的主要目的是为了解三栋房屋现在及近半年内的沉降与倾斜发展情况,以便对于房屋整体结构安全和变形进行了解,为业主单位提供准确可靠的建筑物使用期间动态沉降数据,防止事故发生,确保房屋使用安全。

2.2 监测范围和内容

本次监测对象为办公楼、研发中心大楼和餐厅,均在正常使用当中,本次监测内容为房屋的倾斜和沉降。

主要技术依据

在沉降监测的作业过程中,严格按照下列规范执行:

(1)《建筑变形测量规范》(JGJ 8-2016);

(2)《国家一、二等水准测量规范》(GB12897-2006);

(3)《建筑地基基础设计规范》(GB50007-2011)。

房屋倾斜和沉降监测

4.1 房屋倾斜监测

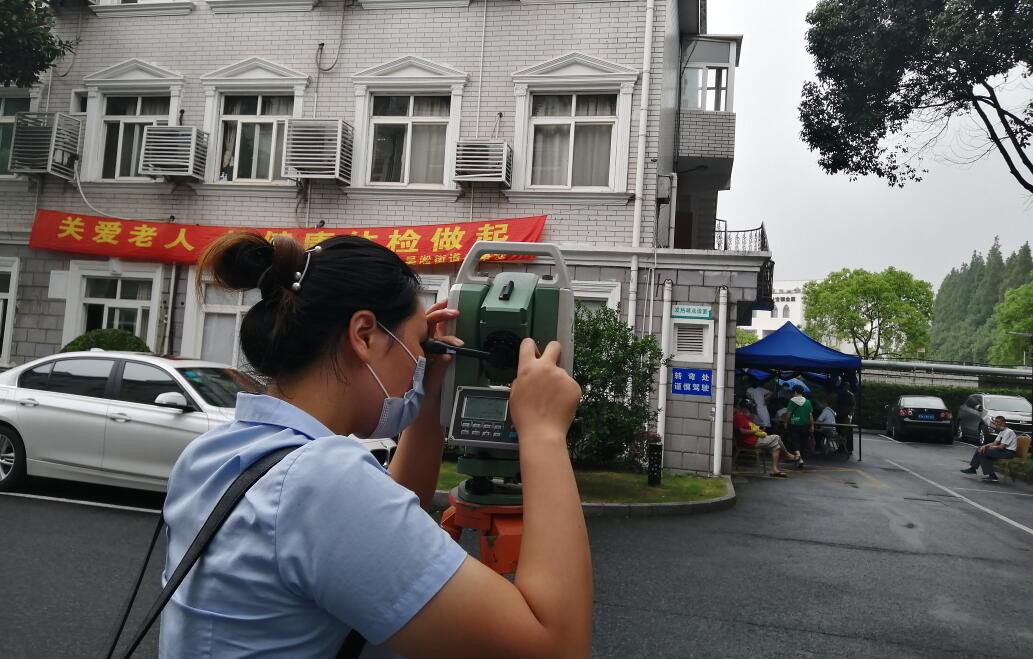

受检房屋选取房屋角点作为倾斜监测点,现场采用TCR1202+R400全站仪对房屋四周墙体进行垂直投影,测量其顶部相对底部偏移值,部分测点因现场通视条件限制,无法测得偏移方向和偏移量。本次为第二次观测,与第一次观测成果对比详见表。

测量结果表明,受检房屋东西向最大倾斜率为向西2.71‰,未超过《建筑地基基础设计规范》(GB50007-2011)中建筑整体倾斜允许值4‰(测量结果包含施工误差)。对比两次实测结果,累计倾斜率变化最大为0.38‰,未超过倾斜率变化限值1‰。

4.2 房屋沉降监测

受检房屋原沉降观测点有12个保留完好,在此基础上,根据业主要求,在能反映房屋位移特征的部位,如建筑物四角及伸缩缝的两侧,对沉降观测点进行加密布设,部分房角因现场条件限制,无法布设,总共合计布设43个观测点。同时在变形区外选用基准点两处,编号分别为BM1、BM2,其高程系统为独立高程。BM1基准高程拟定为4.0000m,基准点BM2由BM1引出,高程为3.8245m,两处基准点距离待测建筑距离均大于50m。基准点和沉降监测点的具体布设位置见图表。

该项目仪器采用徕卡WILD NA2水准仪。其精度为:每公里往返测高差中误差±1mm/km,同时配合水准测量专用的精密铟钢尺施测。现场采用闭合水准路线,等精度观测,最大限度减少误差,观测数据见图表。

本次检测结果表明,受检房屋各点累计沉降量最大点为7号点,其累计沉降量为1.5mm,本检测周期内沉降速率最大点为7号点,沉降速率为0.0112mm/d。各沉降观测点均未发现大规模沉降及严重不均匀沉降现象。参考《建筑变形测量规范》(JGJ8-2016),最后100d的最大沉降率小于0.01mm/d~0.04mm/d时,可认为沉降基本达到稳定状态。
