陕西某酒店房屋质量检测

2020-08-26 15:15:24 浏览次数:0 次 发布:均测

受检房屋为一幢整体6层(局部2层)房屋,局部有一层地下室,总建筑面积约为2166.6m2。其中1~6/A~C轴区域1至5层建于2003年,1~6/A~C轴区域第6层和1~6/C~E轴区域-1至2层建于2010年。为了解受检房屋现状质量,对受检房屋进行质量检测。

检测目的、范围和内容

本次检测的主要内容包括:

(1) 房屋建筑、改扩建和使用情况等历史资料;

(2) 房屋建筑平面图纸测绘;

(3) 房屋完损状况检测;

(4) 主体结构材料强度检测;

(5) 房屋倾斜检测;

(6) 房屋相对不均匀沉降检测;

(7) 提供检测结论及建议;

检测技术依据

(1) 《建筑结构检测技术标准》(GB/T50344-2004);

(2) 《建筑变形测量规范》(JGJ 8-2016);

(3) 《回弹法检测混凝土抗压强度技术规程》(JGJ/T23-2011);

(4) 《混凝土结构现场检测技术标准》(GB/T 50784-2013);

(5) 《贯入法检测砌筑砂浆抗压强度技术规程》(JGJ/T136-2017);

(6) 《砌体工程现场检测技术标准》(GB/T50315-2011)。

判定标准

(1) 《民用建筑可靠性鉴定标准》(GB50292-2015);

(2) 《建筑地基基础设计规范》(GB50007-2011);

(3) 《混凝土结构设计规范》(GB 50010-2010)(2015年版);

检测及分析结果

3.1. 房屋建筑、结构概况调查

受检房屋为一幢整体6层(局部2层)房屋,局部有一层地下室。房屋1~6/A~C轴区域为6层底框结构,1~6/C~E轴区域为2层框架结构,该房屋两个区域间交接处未见变形缝,总建筑面积约为2166.6m2。房屋南北向总长度约为22.37m,东西向总宽度约为20.97m,其中1~6/A~C轴区域1至5层建于2003年,1~6/A~C轴区域6层和1~6/C~E轴区域—1至2层扩建部分建于2010年。

房屋开间主要为4.4m,进深主要为5.4m、5.2m。房屋负一层层高为3.3m,一层层高为4.2m,二至五层层高为3.3m,六层层高为3.0m,室内外高差约为0.1m,建筑总高度约为20.5m,房屋1/C~D轴处设有一部电梯,房屋中部设置有楼梯间,屋面为上人平屋面。

房屋一层和二层1~6/C~E轴区域钢筋混凝土柱截面尺寸主要为550mm×550mm、500mm×400mm,南北向柱距均为4.4m,东西向柱距主要为7.0m、5.4m、5.2m,钢筋混凝土梁截面尺寸主要为300mm×700mm、300mm×500mm、250mm×450mm,承重墙厚度为240mm、370mm,墙体采用烧结普通砖和混合砂浆砌筑,承重墙体与楼板交接处均设置圈梁。

房屋1~6/A~C轴区域二层、六层和屋面楼板均为钢筋混凝土现浇板,板厚为120mm,三层、四层、五层均采用预制混凝土板,板厚约为120mm。1~6/C~E轴区域楼、屋面板均为钢筋混凝土现浇板,板厚为120mm。鉴于房屋正在使用中,出于安全考虑,检测人员未对地基基础进行开挖。

3.2. 房屋使用情况调查

通过向委托方了解及现场调查,受检房屋使用过程中于2010年曾进行改扩建,新建1~6/C~E轴区域及房屋第六层,期间进行过房屋整体装修。受检房屋使用至今未发生过使用功能改变、火灾等情况。除房屋一层目前作为酒店大堂和商铺使用之外,其他层均作为酒店客房使用。

3.3. 房屋建筑平面图纸测绘

委托方未能提供该房屋原建筑、结构施工图纸。现场对房屋建筑结构情况进行测绘,测绘图详见附件1,主要包括轴网尺寸、层高、建筑分隔布局及结构布置、结构构件截面尺寸等情况的全面检测测绘。

(1)主要轴线尺寸的测绘。采用LeicaD2激光测距仪和5M钢卷尺对主要轴线间距进行测绘。

(2)结构层高的检测。采用激光测距仪和5M钢卷尺对房屋层高等进行检测复核。

3.4. 房屋完损检测

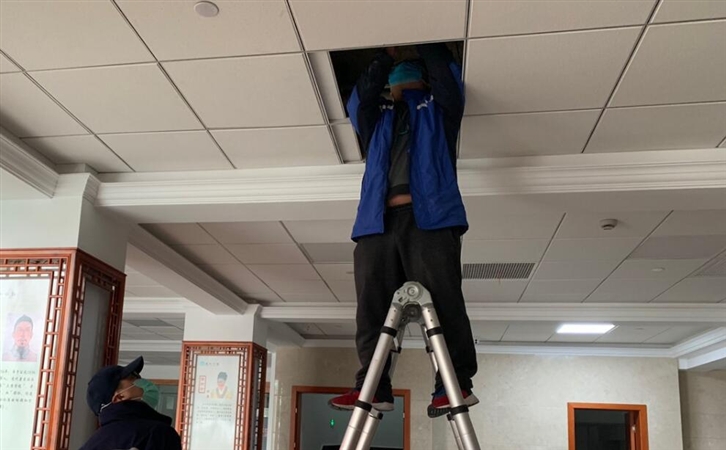

现场对受检房屋损伤情况进行检测。检测结果表明,受检房屋梁、柱、承重墙主体结构构件基本完好,各构件连接处基本完好,未见明显裂缝;北立面墙面粉刷层存在多处起皮、破损、脱落,除一层D~C/4轴处地面瓷砖开裂外,室内墙面、地面、顶棚基本完好,门窗基本完好,开关灵活;水卫、照明设施基本完好,可正常使用。

3.5. 房屋变形检测

(1) 房屋相对高差检测

结合现场实际情况,采用RTS112SR5L型全站仪对房屋进行相对高差检测。受检房屋局部倾斜率最大为2.03‰,小于《建筑地基基础设计规范》(GB50007-2011)中规定的局部倾斜限值3‰(测量结果包含施工误差)。

(2) 房屋整体倾斜检测

结合受检房屋现状,采用RTS112SR5L型全站仪对房屋整体倾斜进行检测。检测结果表明,受检房屋南北向最大倾斜率为向南3.37‰,东西向最大倾斜率为向西0.67‰,各测点倾斜率均小于《建筑地基基础设计规范》(GB50007-2011)中建筑整体倾斜允许值4‰(测量结果包含施工误差)。

3.6. 房屋结构材料强度检测

(1)混凝土强度检测

现场采用酚酞试剂对该房屋部分构件的混凝土碳化深度进行测试。结果表明:所测混凝土构件均有一定碳化,混凝土碳化深度³6.0mm。

现场检测按照《回弹法检测混凝土抗压强度技术规程》(JGJ/T23-2011),采用ZC3-A混凝土回弹仪,对受检房屋混凝土强度进行检测,并根据《民用建筑可靠性鉴定标准》(GB50292-2015)进行龄期修正。检测结果表明,该房屋2003年建造部分所测构件混凝土强度在31.5MPa~35.3MPa之间,混凝土强度等级可评定为C30。

检测结果表明,该房屋2010年建造部分所测构件混凝土强度在32.8MPa~36.0MPa之间,混凝土强度等级可评定为C30。

(2)砖强度检测

为确定受检房屋烧结普通砖强度,根据受检房屋现场实际情况,采用ZC4型砖回弹仪,参照《砌体工程现场检测技术标准》(GB/T50315-2011)进行砖强度现场抽样检测。检测结果表明,该房屋烧结普通砖强度等级可评定为MU10。

(3)砂浆强度测试

为确定受检房屋的砂浆抗压强度,根据受检房屋现场实际情况,采用SJY800B贯入式砂浆强度检测仪,参照《贯入法检测砌筑砂浆抗压强度技术规程》(JGJ/T136-2017)进行现场抽样检测。检测结果表明,该房屋2至5层砂浆抗压强度推定值为3.6MPa,6层砂浆抗压强度推定值为3.5MPa。

3.7. 房屋完损等级评定

根据《房屋完损等级评定标准(试行)》(城住字(84)第678号)对受检区域房屋结构、装修和设备当前完损状况进行评定。

根据《房屋完损等级评定标准(试行)》(城住字(84)第678号),本次受检房屋结构部分、装修部分、设备部分均为基本完好,故该受检房屋可评为基本完好房。

检测结论与建议

4.1. 检测结论

(1) 受检房屋为一幢整体6层(局部2层)房屋,局部有一层地下室。房屋1~6/A~C轴区域为6层底框结构,1~6/C~E轴区域为2层框架结构,总建筑面积约为2166.6m2。

(2) 受检房屋使用过程中于2010年曾进行改扩建,新建1~6/C~E轴区域及房屋第六层,期间进行过房屋整体装修。受检房屋使用至今未发生过使用功能改变、火灾等情况。除房屋一层目前作为酒店大堂和商铺使用之外,其他层均作为酒店客房使用。

(3) 检测结果表明,受检房屋梁、柱、承重墙主体结构构件基本完好,各构件连接处基本完好,未见明显裂缝;北立面墙面粉刷层存在多处起皮、破损、脱落,除一层D~C/4轴处地面瓷砖开裂外,室内墙面、地面、顶棚基本完好,门窗基本完好,开关灵活;水卫、照明设施基本完好,可正常使用。

(4) 经检测,受检房屋局部倾斜率最大为2.03‰,小于《建筑地基基础设计规范》(GB50007-2011)中规定的局部倾斜限值3‰(测量结果包含施工误差)。受检房屋南北向最大倾斜率为向南3.37‰,东西向最大倾斜率为向西0.67‰,各测点倾斜率均小于《建筑地基基础设计规范》(GB50007-2011)中建筑整体倾斜允许值4‰(测量结果包含施工误差)。

(5) 经检测,受检房屋2003年建成部分所测构件混凝土强度在31.5MPa~35.3MPa之间,2010年建成部分所测构件混凝土强度在32.8MPa~36.0MPa之间,混凝土强度等级均可评定为C30;该房屋烧结普通砖强度等级可评定为MU10;2至5层砂浆抗压强度推定值为3.6MPa,6层砂浆抗压强度推定值为3.5MPa。

(6) 根据《房屋完损等级评定标准(试行)》(城住字(84)第678号),本次受检房屋结构部分、装修部分、设备部分均为基本完好,故该受检房屋可评为基本完好房。

4.2. 建议

(1)建议在后续使用过程中,定期对房屋的变形情况进行监测,确保房屋安全使用。

(2)建议对房屋损伤部分进行及时修缮。

(3)建议在后续使用过程中对受检房屋进行定期维护及保养,确保房屋正常使用。
