电厂除尘器灰斗及钢结构支架可靠性鉴定

发布时间:2023-01-09 10:50:10 浏览次数:33

  1鉴定目的、范围和内容

  受检除尘器为一座钢结构,平面轴网尺寸东西向为70.00m,南北向为36.06m,建筑总高度为31.48m(9.80m钢架+21.68m灰斗)。

  为了解该除尘器灰斗及钢结构支架的结构安全性能,对该除尘器灰斗及钢结构支架进行可靠性鉴定,以便为后续工作提供技术依据。鉴定内容如下:

  (1)除尘器台架的使用情况调查

  通过对现场的实地考察及向委托方了解、调查除尘器台架的使用功能及使用情况,了解是否有改变结构以及用途变更等情况,了解除尘器台架的修缮历史等。

  (2)除尘器台架结构复核

  现场采用激光测距仪、5m钢卷尺、钢筋探测仪、里氏硬度计、超声波测厚仪和0-150mm数显游标卡尺等对除尘器台架的轴线尺寸等除尘器台架布置情况以及钢柱、钢梁构件位置、截面尺寸等结构情况进行现场复核。

  (3)除尘器台架变形测量

  采用全站仪对除尘器台架整体进行倾斜、构件垂直度、挠度进行测量,测量其整体倾斜及主要构件是否满足规范要求。

  (4)结构损伤状况检测

  检查结构是否有裂缝、变形以及局部损伤情况,用文字、照片等形式进行记录与分析。

  (5)主体结构材料强度检测

  采用金属里氏硬度试验方法检测钢结构材料强度。

  (6)焊缝质量检测

  采用超声波检测法及渗透检测法检测焊缝质量。

  (7)灰斗(壳体)壁厚检测

  采用超声波测厚仪对灰斗(壳体)侧面钢板等进行检测复核。

  (8)主体结构承载能力验算

  采用结构计算软件根据设计图纸和现场检测数据对主体结构进行承载力验算。

  (9)结构可靠性鉴定

  根据国家标准《工业建筑可靠性鉴定标准》GB50144-2019对除尘器台架结构进行可靠性鉴定。

  (10)依据检测结果和相关标准要求,撰写可靠性鉴定报告,给出鉴定结论与处理建议。

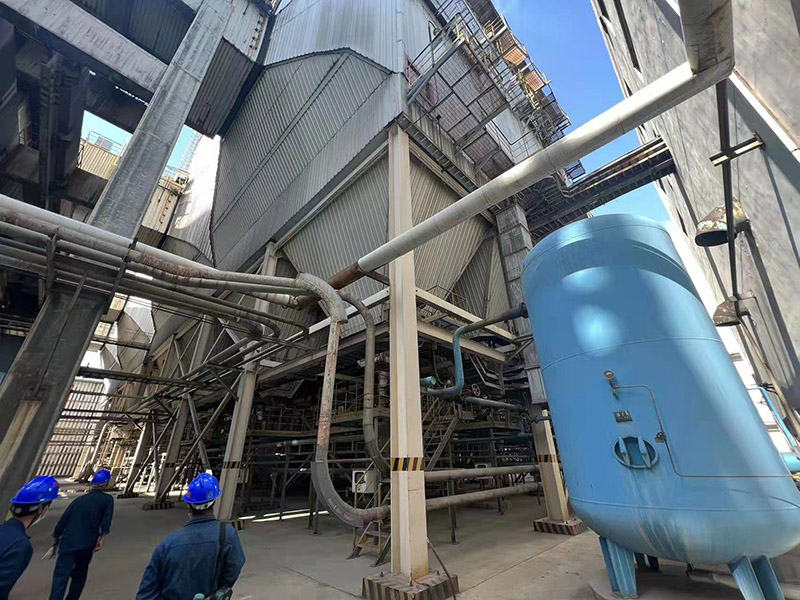

除尘器检测 (1)

  2技术依据

  (1)国家标准《建筑结构检测技术标准》GB/T50344-2019;

  (2)国家标准《钢结构现场检测技术标准》GB/T 50621-2010;

  (2)国家标准《金属材料里氏硬度试验第1部分:试验方法》GB/T17394.1-2014;

  (4)国家标准《低合金高强度结构钢》GB/T1591-2018;

  (5)行业标准《建筑变形测量规范》JGJ8-2016。

  3判定标准

  (1)国家标准《既有建筑鉴定与加固通用规范》GB55021-2021;

  (2)国家标准《钢结构通用规范》GB 55006-2021;

  (3)国家标准《工程结构通用规范》GB 55001-2021;

  (4)国家标准《工业建筑可靠性鉴定标准》GB50144-2019;

  (5)国家标准《建筑抗震鉴定标准》GB50023-2009;

  (6)国家标准《构筑物抗震设计规范》GB 50191-2012;

  (7)国家标准《建筑抗震设计规范》GB50011-2010,2016年版;

  (8)国家标准《建筑结构荷载规范》GB50009-2012;

  (9)国家标准《建筑工程抗震设防分类标准》GB50223-2008;

  (10)国家标准《钢结构设计标准》GB50017-2017;

  (11)国家标准《钢结构焊接规范》GB 50661-2011;

  (12)国家标准《建筑地基基础设计规范》GB50007-2011;

  (13)国家标准《钢结构工程施工质量验收标准》GB50205-2020;

  (14)行业标准《袋式除尘工程通用技术规范》HJ 2020-2012;

  (15)行业标准《火电厂除尘工程技术规范》HJ2039-2014;

  (16)行业标准《火力发电厂除灰设计技术规程》DL/T5142-2002;

  (17)行业标准《电除尘器钢结构设计规范》JB/T12127-2015;

  (18)委托方提供电子版结构施工图《陕西华电榆横煤电有限责任公司一期2×600MW级机组工程》(设计单位:兰州电力修造厂,设计时间:2011年);

  (19)委托方提供电子版结构施工图《陕西华电榆横煤电有限责任公司榆横电厂2×660MW机组:#1炉、#2炉除尘系统改造工程》(设计单位:北京龙电宏泰环保科技有限公司)。

  4检测结论

  本次检测主要结论如下:

  (1)建筑结构复核表明,建筑轴网尺寸、结构层高等均与原设计图纸相符。

  (2)受检除尘器整体无明显倾斜规律,各测点均未超出《工业建筑可靠性鉴定标准》GB 50144-2019中表9.9.8规定H/400的限值。抽检钢梁挠度检测值均未超出规范规定允许值;抽检钢柱垂直度检测值均未超出规范允许值。

  (3)结构损伤检测结果表明,除尘器主体结构完好,钢梁柱节点未见明显变形情况;各构件连接均完好,螺栓均已拧紧,无松动、缺失等现象,节点焊缝外形均匀、饱满、过渡平滑,无裂纹、焊瘤、表面夹渣、气孔、严重咬边等焊缝缺陷。主要损伤为:个别柱脚螺栓锈蚀,钢结构局部表面锈蚀。

  (4)材料强度检测结果表明,抽检钢构件换算钢材抗拉强度特征值介于407MPa~462MPa之间,达到Q345强度要求。

  (5)焊缝质量检测结果表明,所抽检钢梁柱连接、梁梁连接焊缝均符合一级焊缝标准;抽检柱间支撑(焊缝方向平行受拉区或者受压区)焊缝均符合二级焊缝标准。

  (6)检测结果表明,灰斗(壳体)壁厚实测值与原设计图纸相符,满足《火电厂除尘工程技术规范》HJ2039-2014的要求。

  (7)灰斗(壳体)承载力分析结果表明,在除尘器满灰斗储量的1.45倍原设计工况下,灰斗(壳体)结构承载力满足国家规范《电除尘器钢结构设计规范》JB/T12127-2015要求。

  (8)承载力验算结果表明,钢支架的钢柱、钢梁、柱间支撑等结构承载力均满足国家规范《钢结构设计标准》GB 50017-2017要求。

  (9)地基承载力分析结果表明,目前除尘器地基基础无严重静载缺陷,满足现行国家标准《建筑地基基础设计规范》(GB50007-2011)规范5.3.4条的要求,满足正常使用要求。

  (10)结构可靠性鉴定综合评定为二级。即可靠性符合国家现行标准规范的可靠性要求,不影响整体安全,在目标使用年限内不影响正常使用。
