商场攀岩墙安全性检测报告

发布时间:2022-09-20 14:26:47 浏览次数:68

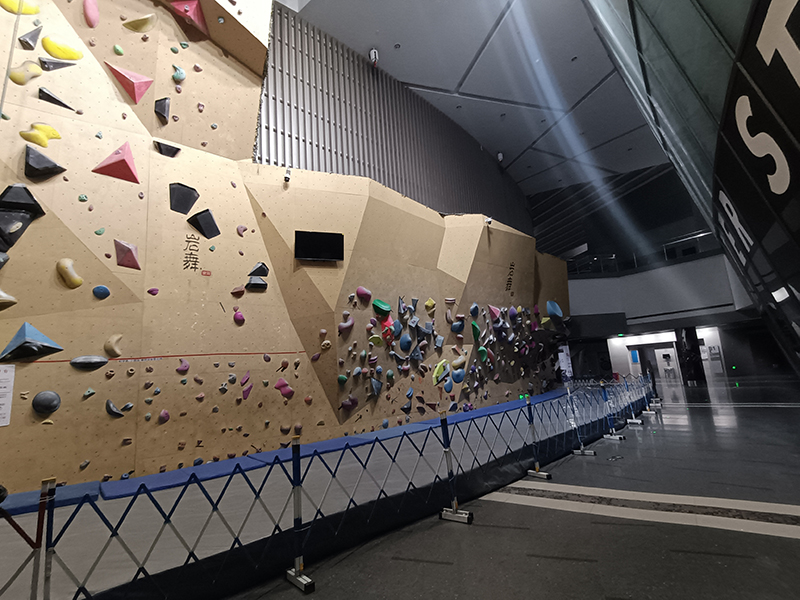

  受检攀岩墙位于上海市浦东新区,建筑结构图纸齐全。现为了解该攀岩墙的安全性现状及整体结构安全性是否满足规范要求,对该攀岩墙进行安全性评估,并出具安全性评估报告。

  本次检测的主要内容包括:

  (1)查询原设计图纸资料;

  (2)调查攀岩墙使用及改扩建情况;

  (3)攀岩墙现有变形情况测量;

  (4)对攀岩墙完损状况进行检测;

  (5)攀岩墙结构材料强度检测;

  (6)锚栓拉拔检测;

  (7)对攀岩墙区域进行建模计算,分析的安全性情况;

  (8)出具攀岩墙安全评估报告书。

  1技术依据

  (1)《建筑结构检测技术标准》(GB/T50344-2019);

  (2)《钢结构工程施工质量验收标准》(GB50205-2020);

  (3)《里式硬度法现场检测建筑钢材抗拉强度技术规程》(DB37/T 5046-2015);

  (4)《钢结构现场检测技术标准》(GB/T 50621-2010)。

  2判定标准

  (1)《建筑结构荷载规范》(GB50009-2012);

  (2)《钢结构设计标准》(GB50017-2017);

  (3)《混凝土结构后锚固技术规程》JGJ145-2013;

  (4)《体育场所开放条件与技术要求第4部分:攀岩场所》(GB19079.4-2015)。

攀岩墙检测

  3受检攀岩墙检测及结果分析

  3.1建筑结构复核

  根据委托方提供的建筑结构施工图,现场对攀岩墙建筑结构进行了检测与复核。主要包括轴网尺寸、主要结构构件截面尺寸等情况的检测与复核。

  (1)主要轴线尺寸的检测与复核

  采用激光测距仪和钢卷尺对主要轴线间距进行检测与复核。

  现场复核结果表明,攀岩墙主要轴线尺寸与原设计图纸基本相符。

  (2)主要结构构件截面尺寸的检测与复核

  采用5m钢卷尺对梁、柱的截面尺寸进行测量,并与原设计图纸进行比较复核。

  现场复核结果表明,攀岩墙构件实测值与原设计图纸基本相符。

  3.2完损状况检测

  为明确攀岩墙损伤状况,现场对攀岩墙进行了完损检测。

  经检测结果表明:攀岩墙受检区域结构构件基本完好,梁柱节点基本完好,未见明显结构性损伤。

  3.3主体结构材料强度检测

  现场采用里氏硬度法对厂房承重钢结构构件的强度进行现场抽样检测,依据《里式硬度法现场检测建筑钢材抗拉强度技术规程》(DB37/T 5046-2015)评定钢材的牌号。

  结果表明,攀岩墙抽检构件达到Q235钢材的强度要求。

  3.4房屋变形情况检测

  因现场条件限制,本次检测未对攀岩墙的变形进行检测。

  3.5拉拔检测

  试样在持荷期间,锚固件无滑移、基材混凝土无裂纹或其他局部损坏迹象出现,且加载装置的荷载示值在2min内下降幅度未超过5%的检测加载值,因此受检M12锚栓符合要求加载值。
