上海市浦东新区某房屋振动测试

发布时间:2021-09-09 14:52 浏览次数:200
  1检测目的、范围和内容

  受检房屋为地上五层、地下一层钢筋混凝土框架结构房屋,建造年代不详。因该房屋北侧有公路和地铁线路,道路正常通行时有大型车辆和地铁通过,业主为了解北侧公路和地铁线路有大型车辆和地铁通过时对房屋的振动影响,对该房屋进行振动测试,并提供振动测试报告。

  2检测依据

  (1)《建筑工程容许振动标准》(GB 50868-2013);

  (2)《机械振动与冲击建筑物的振动振动测量及其对建筑物影响的评价指南》(GB/T 14124-2009/ISO 4866:1990);

  (3)《机械工业环境保护设计规范》JBJ 16-2000 J61-2000;

  (4)《建筑结构检测技术标准》(GB/T50344-2019);

  (5)《建筑振动荷载标准》(GB/T51228-2012)。

  3判定依据

  (1)《场地微振动测量技术规程》(CECS 74:95);

  (2)设备产生厂商在设备安装条件中的相关要求;

  (3)委托方提供的技术资料和检测要求。

  4仪器设备

  本项目测试使用的以下仪器均经过国家法定的计量部门检定,并在有效使用期限内。

  1)振动传感器采用TST126型拾振器,其主要技术参数如下:

  轴向灵敏度:0.3v·s2/m

  测量范围:0~20m/s2

  频率响应:0.25~100Hz

  2)动态数据采集设备,采用TST3828型高性能数据采集仪,其主要技术参数如下:

  AD精度:24bit

  最高采样频率:每通道102.4kHz

  并行通道一致性:幅值0.05dB,相位0.1度

  24位通道动态范围:120dB(典型值),110dB(保证值)

  输入噪声:0.03mVrms ±10V量程

  5检测位置

  根据现场实际情况,委托方指定在房屋一层和五层处区域各选取一个振动测试监测点,分别为一层C1#处、五层C2#处。

  6振动数据采集与分析

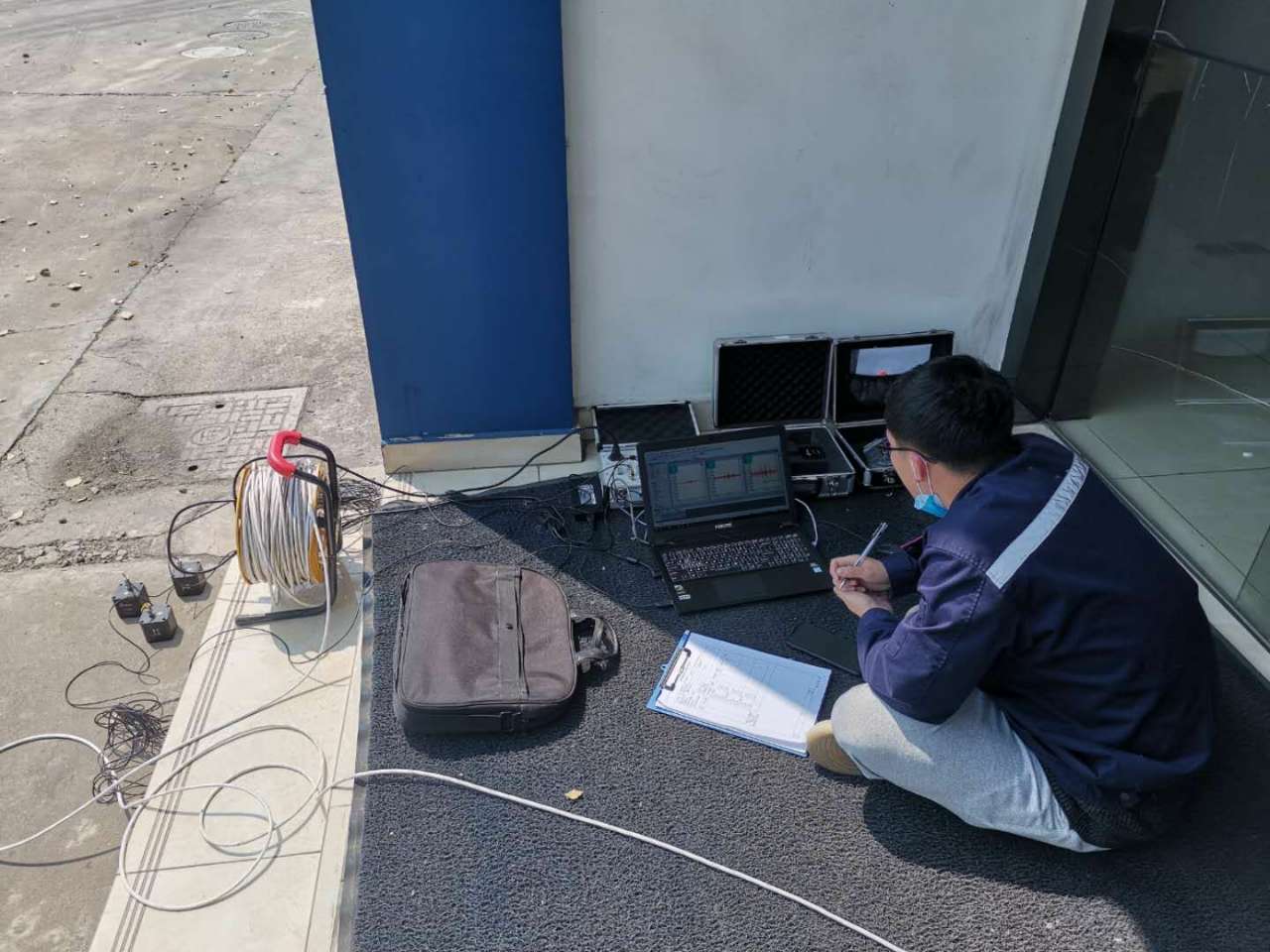

  现场在房屋一层、五层楼面共布置二个测点进行振动测试,每个测点进行X、Y、Z三个方向(东西向、南北向、铅锤向)加速度数据采集。

  根据时域分析结果,该房屋一层C1处测点的东西向加速度峰值为0.004m/s2,南北向加速度峰值为0.004m/s2,铅锤向加速度峰值为0.002m/s2。

  7检测结论

  该房屋北侧公路和地铁线路正常通行时的振动,对房屋结构安全无明显影响。
